產品官方型號：風冷式高溫型冷凍式干燥機
產品介紹：
AIR COOLED
HIGH TEMPERATURE REFRIGERANT DRYER
風冷式高溫型冷凍式干燥機

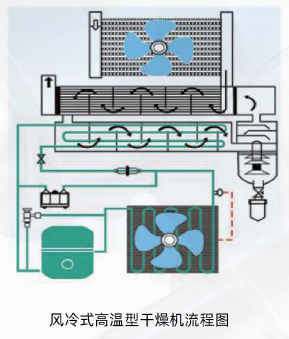

工作原理
壓縮空氣中水蒸氣的量是由壓縮空氣的含水量決定的。在保持壓縮空 氣壓力基本不變的情況下，當溫度下降時，空氣的含水能力亦下降，原為 氣態的水份變?yōu)橐簯B(tài)。冷凍式干燥機就是根據這一除濕原理，利用制冷裝 置使壓縮空氣冷卻到一定的露點溫度，使其中的氣態水份凝聚為液態。再 通過分離器使氣液分離與自動排水器將水排出，從而使壓縮空氣得到干 燥。
風冷冷凍式干燥機的制冷散熱裝置是風冷式散熱器，通過風機將制冷 系統中高壓部分熱量吹冷，隨風吹出的風量帶走。

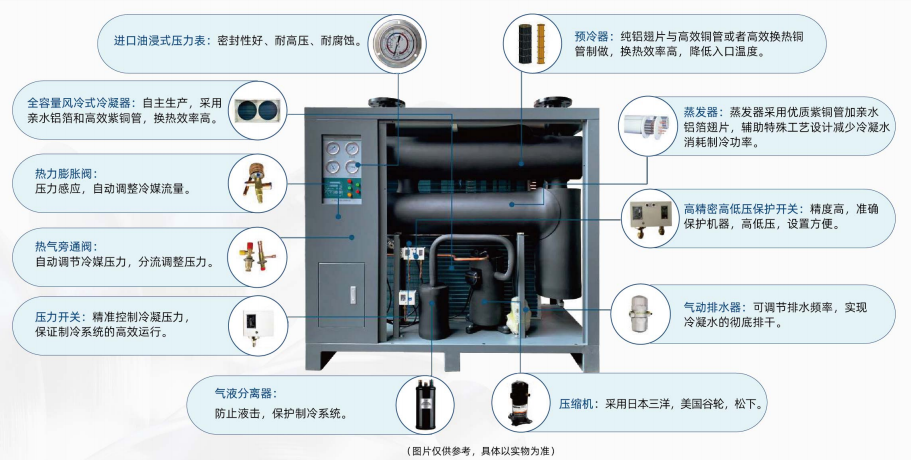

產品特點
•嚴格按照IS09001 s GB150. ISO7183冷干機標準、QS、壓力容器檢驗 規范進行設計制造生產和測試，確保產品安全，可靠運行；
•熱交換器，風冷式冷凝器自主生產，采用親水鋁箔，換熱效率高；
•無基礎安裝，在合理環境溫度下均可安裝；
•采用外轉子風機，風量大，壽命長；
.制冷零部件、控制元件均采用國際優質品牌，提高使用壽命；
•采用全封閉制冷壓縮機，壽命長，噪音低，性能可靠，能效高；
•設備結構設計合理，采用黃金比例的設計理念超強的結構立體感；
•高效率的氣水分離裝置配合優良的自動排水閥，持續穩定的將冷凝水排出 機外；
•散熱系統帶自動壓力開關自動控制風機電源，做到較大限度的省電效果， 同比節電30%以上。
•良好的排水系統設計，不堵塞，帶過濾網可定期清洗；
•獨特的制冷系統設計：溫度低且不結冰，良好的冷媒過濾系統，無堵冰現 象；有效去除壓縮空氣水份；
工況與技術指標
進氣溫度IAT. | 10~60°C |
冷卻方式Cooling | 風冷 Air Cooled |
環境溫度Ambient Temp | 2~40°C |
工作露點 Pressure Dew Point | 2~10°C |
工作壓力 Working Pressure | 0.6-1 .OMPa |
注：其它特殊標準可定制
根據一般壓縮空氣干燥器選型指南，冷干機設計基于以下參數，工作壓力7br,環境溫度38。。。對不同的工作壓力和溫度，需考慮以下校正系數。
表一：壓縮空氣進氣溫度修正系數表(C1)
進氣溫度(°C) | 32 | 35 | 38 | 40 | 42 | 45 | 50 | 55 | 60 |
修正系數 | 1.53 | 1.39 | 1.25 | 1.2 | 1.06 | 1 | 0.83 | 0.68 | 0.58 |
表二：進氣壓力修正系數(C2)
進氣壓力Mpa | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
修正系數 | 0.76 | 0.86 | 0.93 | 1 | 1.04 | 1.07 | 1.12 |
表三：
壓力露點(°C) | 3 | 7 | 10 1 |
修正系數 | 0.7 | 0.85 | 1 |
表四：環境溫度修正系數(C4)
環境溫度(°C) | 25 | 30 | 35 | 38 | 40 | 45 |
修正系數 | 11 | 1.06 | 1.03 | 1 | 0.96 | 0.71 |
風冷式高溫型冷凍式干燥機規格參數
型號 TYPE | 空氣處理量 AIR HANDLING CAPACITY (Nm/min) | 制冷壓縮機功率 | 電源 POWERSUPPLY (V/Hz) | 管徑 INLET/ OUTLET | 外形尺寸 DIMENSIONS(mm) | 建議匹配空壓機功率 | 重量 WEIGHT(KG) | ||
長 LENTH | 寬 WIDTH | 高 HEIGHT | |||||||
LD-015AH | 1.5 | 0.625 | 220 | G1,r | 730 | 420 | 770 | 7.5 | 61 |
LD-020AH | 2.0 | 0.625 | 220 | G1" | 730 | 420 | 770 | 11 | 61 |
LD-026AH | 2.6 | 0.705 | 220 | G1" | 730 | 420 | 800 | 15 | 68 |
LD-038AH | 3.8 | 0.88 | 220 | G1-1/2" | 780 | 540 | 1010 | 22 | 102 |
LD-069AH | 6.9 | 1.23 | 220 | G1-1/2" | 1000 | 540 | 1010 | 37 | 138 |
LD-110AH | 11.0 | 1.98 | 220 | G2" | 1240 | 650 | 1140 | 55 | 205 |
LD-140AH | 14.0 | 2.68 | 380 | G2-1/2" | 1240 | 650 | 1140 | 75 | 215 |
LD-180AH | 18.0 | 3.1 | 380 | G2-1/2" | 1400 | 700 | 1260 | 90 | 283 |
LD-220AH | 22.0 | 3.65 | 380 | DN80 | 1450 | 700 | 1340 | 110 | 324 |
LD-280AH | 28.0 | 4.54 | 380 | DN80 | 1450 | 700 | 1340 | 150 | 358 |
LD-320AH | 32.0 | 5.43 | 380 | DN80 | 1550 | 750 | 1400 | 160 | 408 |
LD-380AH | 38.0 | 5.81 | 380 | DN100 | 1900 | 950 | 1620 | 200 | 585 |
LD-460AH | 46.0 | 6.75 | 380 | DN100 | 1900 | 950 | 1620 | 250 | 630 |
LD-550AH | 55.0 | 9 | 380 | DN125 | 2100 | 1000 | 1790 | 315 | 815 |
LD-670AH | 67.0 | 10.1 | 380 | DN150 | 2100 | 1400 | 2060 | 355 | 1106 |
LD-750AH | 75.0 | 11.3 | 380 | DN150 | 2100 | 1450 | 2200 | 400 | 1223 |
LD-850AH | 85.0 | 13.62 | 380 | DN150 | 2100 | 1450 | 2300 | 450 | 1685 4 |
注：漢鐘風冷式高溫型冷凍式干燥機使用條件：電源220V~380V/50Hz制冷劑的具體種類以機器設備銘牌為準，自LD-670AH型起標配為敞開式設 計，以上技術數據與規格，如有更改，恕不另行通知。具體數據以實際為準。
